Kao posvećeni dobavljač H Beam Ss400, razumijem kritičnu važnost preciznog mjerenja debljine prirubnice i mreže u ovim strukturnim komponentama. Preciznost ovih mjerenja osigurava ne samo usklađenost sa industrijskim standardima, već i cjelokupni kvalitet i sigurnost građevinskih projekata koji koriste naše H grede. Na ovom blogu ću podijeliti efikasne metode i tehnike za precizno mjerenje debljine prirubnice i mreže H Beam Ss400.
Razumijevanje H zraka Ss400
H Beam Ss400 je popularan proizvod od konstrukcijskog čelika poznat po svojoj izvrsnoj čvrstoći i izdržljivosti. Sastoji se od dvije prirubnice (vodoravni dijelovi) i mreže (vertikalni dio) koja ih povezuje. Precizna debljina prirubnice i rebra igra značajnu ulogu u određivanju nosivosti H grede. Različite primjene u konstrukciji mogu zahtijevati specifične debljine kako bi se ispunili zahtjevi sigurnosti i performansi. Za više informacija o sličnim čeličnim proizvodima možete pogledatiH oblika čelika.
Važnost preciznog mjerenja
Precizno mjerenje prirubnice i debljine rebra ključno je iz nekoliko razloga. Prvo, pomaže u kontroli kvalitete. Osiguravajući da debljina zadovoljava navedene standarde, možemo garantirati da su naše H grede visokog kvaliteta i pogodne za predviđene primjene. Drugo, tačna mjerenja su neophodna za konstrukcijski dizajn. Inženjeri se oslanjaju na precizne podatke o debljini kako bi izračunali snagu i stabilnost H greda u zgradi ili drugim strukturama. Pogrešna mjerenja mogu dovesti do kvarova konstrukcije, što može biti opasno i skupo.
Alati za mjerenje debljine
Ultrazvučni mjerači debljine
Ultrazvučni mjerači debljine jedan su od najčešće korištenih alata za mjerenje debljine metalnih komponenti, uključujući prirubnicu i rebra H Beam Ss400. Ovi mjerači rade tako što šalju ultrazvučne valove kroz materijal i mjere vrijeme potrebno da se valovi odbiju. Na osnovu brzine zvuka u čeliku i vremena leta ultrazvučnih talasa, mjerač može izračunati debljinu materijala.
Prednost korištenja ultrazvučnih mjerača debljine je njihova nedestruktivna priroda. Mogu mjeriti debljinu bez oštećenja H grede, što je posebno važno kada je H greda već dio strukture ili kada materijal treba ponovo koristiti. Uz to, ultrazvučni mjerači debljine relativno su jednostavni za korištenje i mogu pružiti brze i precizne rezultate.
Vernier čeljusti i mikrometri
Noniusne čeljusti i mikrometri su tradicionalni mehanički mjerni alati koji se također mogu koristiti za mjerenje debljine prirubnice i rebra. Nonius čeljusti mogu mjeriti debljinu s tačnošću do 0,02 mm, dok mikrometri mogu pružiti još veću preciznost, do 0,001 mm.
Kada koristite ove alate, važno je osigurati da su čeljusti čiste i bez ostataka. Mjerenje treba obaviti na više tačaka na prirubnici i mreži kako bi se uzele u obzir sve varijacije u debljini. Međutim, ovi alati su prikladniji za mjerenje dostupnih dijelova H zraka i možda neće moći izmjeriti debljinu unutrašnjih ili teško dostupnih područja.
Mjerenje debljine prirubnice
Priprema površine
Prije mjerenja debljine prirubnice, površinu prirubnice treba očistiti i očistiti od rđe, boje ili drugih zagađivača. Čista površina osigurava dobar kontakt između mjernog alata i čelika, što je neophodno za precizna mjerenja. Ako površina ima grubu završnu obradu, možda će je trebati malo zagladiti kako bi se poboljšala preciznost mjerenja.
Višestruka mjerenja
Da bi se dobila tačna mjerenja debljine prirubnice, potrebno je izvršiti više mjerenja na različitim lokacijama duž dužine i širine prirubnice. To je zato što debljina prirubnice može varirati zbog proizvodnih procesa ili drugih faktora. Za H snop velike veličine, preporučuje se najmanje pet mjerenja u ravnomjerno raspoređenim intervalima.
Analiza podataka
Nakon višestrukih mjerenja, podatke treba analizirati. Izračunajte prosječnu debljinu, kao i minimalnu i maksimalnu vrijednost debljine. Značajna razlika između minimalne i maksimalne vrijednosti može ukazivati na proizvodni nedostatak ili neujednačenu raspodjelu debljine, što bi trebalo dodatno istražiti.
Mjerenje debljine mreže
Posebna razmatranja
Mjerenje debljine mreže ima neka posebna razmatranja u odnosu na prirubnicu. Mreža je obično tanja od prirubnice, a njena debljina može uticati na ukupnu stabilnost H grede. Kada koristite ultrazvučni mjerač debljine, može biti potrebna manja sonda za precizno mjerenje tanje mreže.
Mjerenje na kritičnim tačkama
Debljinu mreže treba mjeriti na kritičnim tačkama, kao što je blizu tačaka spajanja sa prirubnicama. Ova područja su podložna većem naprezanju i sve varijacije u debljini mogu imati značajan utjecaj na strukturni integritet H grede. Slično kao kod mjerenja prirubnice, potrebno je izvršiti višestruka mjerenja na različitim lokacijama na mreži kako bi se osigurala tačnost.
Osiguranje i kontrola kvaliteta
Nakon što su mjerenja debljine završena, važno je izvršiti procedure osiguranja i kontrole kvaliteta. Uporedite izmjerene vrijednosti debljine sa specificiranim standardima za H gredu Ss400. Ako su mjerenja unutar prihvatljivog raspona tolerancije, H snop se može smatrati usklađenim. Međutim, ako mjerenja značajno odstupaju od standarda, H zraka će možda morati biti odbačena ili prerađena.
Redovna kalibracija mernih alata je takođe neophodna za održavanje tačnosti merenja. Ultrazvučni mjerači debljine, noniusi i mikrometri trebaju se kalibrirati prema uputama proizvođača u redovnim intervalima.
Poređenje s drugim proizvodima od konstrukcijskog čelika

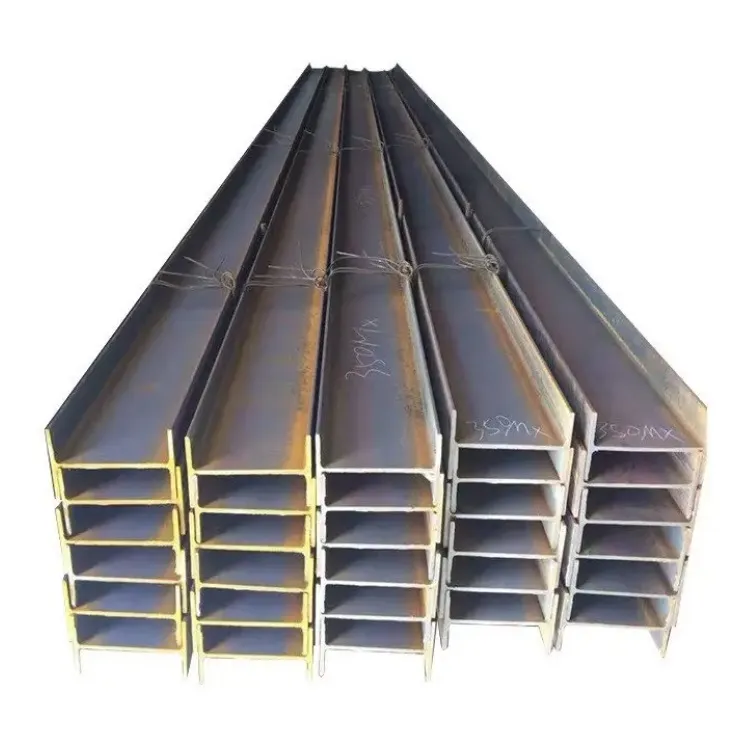

Na tržištu postoje i drugi proizvodi od konstrukcijskog čelika sličnih H Beam Ss400, kao nprIpe S235iUpn 100 Profil. Iako su osnovni principi mjerenja debljine prirubnice i rebra slični za ove proizvode, mogu postojati neke razlike u pogledu specificiranih vrijednosti debljine i zahtjeva za mjerenje. Na primjer, svojstva materijala Ipe S235 mogu se razlikovati od H Beam Ss400, što može utjecati na brzinu zvuka u čeliku kada se koristi ultrazvučni mjerač debljine.
Zaključak
Precizno mjerenje debljine prirubnice i rebra H Beam Ss400 je ključni korak u osiguravanju kvaliteta i performansi naših proizvoda. Koristeći odgovarajuće alate i prateći ispravne procedure mjerenja, možemo našim kupcima pružiti H grede koje zadovoljavaju najviše standarde. Bilo da ste građevinski inženjer, izvođač radova ili uključeni u bilo koji projekat koji zahtijeva konstrukcijski čelik, precizna mjerenja debljine su bitna za uspjeh i sigurnost vašeg projekta.
Ako ste zainteresirani za kupovinu visokokvalitetnog H Beam Ss400 ili imate bilo kakva pitanja o našim proizvodima, dobrodošli smo da nas kontaktirate za daljnje razgovore. Posvećeni smo pružanju najboljih proizvoda i usluga kako bismo zadovoljili vaše potrebe.
Reference
- "Čelične konstrukcije: dizajn i ponašanje" Segui, W. Steven.
- Priručnici proizvođača za ultrazvučne mjerače debljine, noniusne čeljusti i mikrometre.
